Botão Industrial IEC 60947-5-1 vs IEC 60947-5-5

Os botões de pressão industriais são componentes críticos de interface do operador usados em painéis de controle, sistemas de automação e máquinas OEM. Embora de estrutura compacta, sua confiabilidade elétrica e mecânica influencia diretamente o desempenho da máquina, a continuidade da produção e a estabilidade operacional de longo prazo.


Um botão de pressão industrial em conformidade com a IEC 60947-5-1 é projetado e testado de acordo com padrões internacionalmente reconhecidos para garantir um desempenho de comutação seguro e confiável em circuitos de controle industriais.


Visão Geral da Norma IEC 60947-5-1

A IEC 60947-5-1 especifica os requisitos para dispositivos de circuitos de controle eletromecânicos, incluindo botões de pressão, chaves seletoras, chaves de fim de curso, contatos auxiliares e dispositivos piloto.


A norma define requisitos de desempenho elétrico, mecânico e ambiental para garantir operação confiável em aplicações industriais.


Os principais parâmetros técnicos definidos na IEC 60947-5-1 incluem:

1. Tensão nominal de operação (Ue)

2. Corrente nominal de operação (Ie)

3. Categorias de utilização como AC-15 e DC-13

4. Durabilidade mecânica

5. Durabilidade elétrica

6. Coordenação de isolamento e rigidez dielétrica

7. Limites de elevação de temperatura durante a operação


Esses parâmetros garantem que o dispositivo opere de forma confiável ao comutar circuitos de controle, especialmente aqueles que envolvem cargas indutivas, como bobinas de contatores.

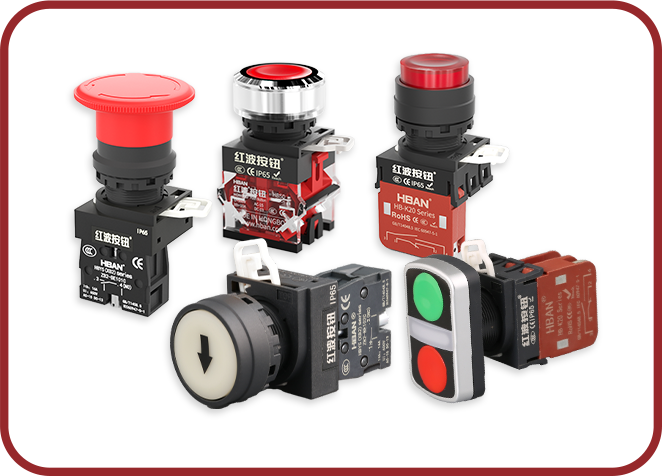

Dados Técnicos Típicos do Botão de Pressão Industrial IEC 60947-5-1

Explicação da Durabilidade Mecânica e Elétrica

A durabilidade mecânica refere-se ao número de ciclos de operação que um botão de pressão pode suportar sem falha mecânica. Botões de pressão de grau industrial são normalmente classificados para centenas de milhares a milhões de operações.

A durabilidade elétrica mede quantas vezes o dispositivo pode comutar sua carga nominal mantendo um desempenho de contato confiável. A IEC 60947-5-1 exige testes de durabilidade sob categorias de utilização especificadas para garantir a durabilidade em condições reais de controle.

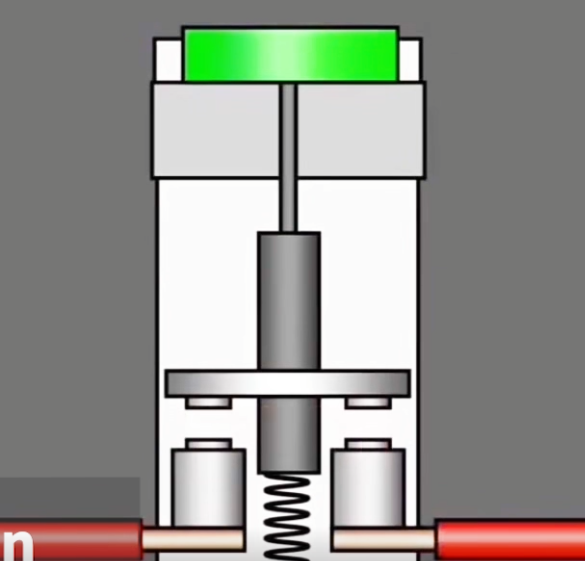

Mecanismo de Abertura Direta

A IEC 60947-5-1 define requisitos para contatos de abertura direta. Este mecanismo garante que os contatos normalmente fechados sejam separados mecanicamente quando o atuador for operado, em vez de depender apenas da força da mola.


Esta característica estrutural aumenta a confiabilidade da comutação e é particularmente valorizada em circuitos de controle industrial onde a separação confiável dos contatos é crítica.

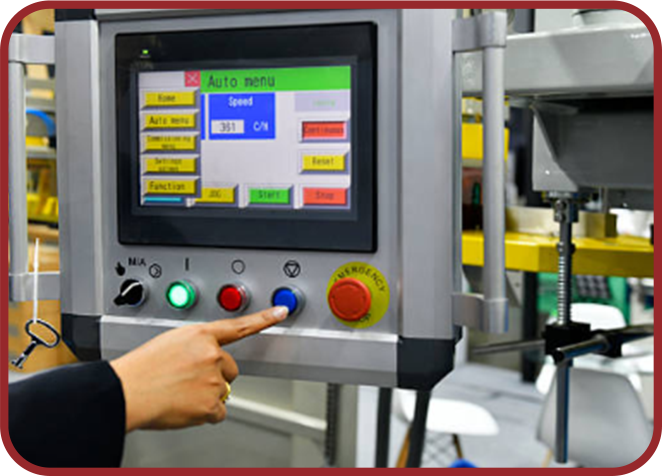

Aplicações em Sistemas de Controle Industrial

Os botões de pressão em conformidade com a IEC 60947-5-1 são amplamente aplicados em:

– Painéis de controle industrial

– Sistemas de automação CLP

– Estações de controle de motores

– Linhas de produção

– Sistemas de transporte

– Equipamentos de embalagem

– Fabricação de máquinas OEM

Suas classificações padronizadas simplificam a integração em equipamentos orientados para exportação.


Diferença Entre IEC 60947-5-1 e IEC 60947-5-5

Enquanto a IEC 60947-5-1 se aplica a dispositivos gerais de circuitos de controle eletromecânicos, a IEC 60947-5-5 se aplica especificamente a dispositivos de parada de emergência com função de travamento mecânico.

A IEC 60947-5-5 introduz requisitos adicionais relativos ao design do atuador, comportamento de travamento e características funcionais destinadas a aplicações de parada de emergência.


Em aplicações práticas, os botões de pressão em conformidade com a IEC 60947-5-1 são adequados para funções normais de controle de máquinas, enquanto funções dedicadas de parada de emergência podem exigir conformidade com a IEC 60947-5-5, dependendo do design do sistema e dos requisitos regulatórios.


Considerações de Seleção para OEMs e Montadores de Painéis

Ao selecionar um botão de pressão industrial em conformidade com a IEC 60947-5-1, considere:

1. Corresponder as classificações AC-15 ou DC-13 à carga real

2. Configuração de contatos como 1NA, 1NF ou múltiplos contatos

3. Tipo com trava ou momentâneo

4. Compatibilidade do tamanho de montagem

5. Nível de proteção IP necessário

6. Disponibilidade de documentação técnica e desenhos

A parceria com um fabricante que entende os requisitos da IEC 60947-5-1 e da IEC 60947-5-5 ajuda a garantir a seleção correta do produto para várias aplicações industriais.

Conclusão

Um botão de pressão industrial em conformidade com a IEC 60947-5-1 fornece desempenho elétrico verificado, durabilidade mecânica e conformidade internacionalmente reconhecida para sistemas de controle industrial.

Para aplicações que envolvem funções dedicadas de parada de emergência, a IEC 60947-5-5 pode ser aplicável, dependendo do design de segurança da máquina e das expectativas regulatórias.

Se você está adquirindo botões de pressão industriais confiáveis para equipamentos OEM, painéis de controle ou sistemas de automação, entre em contato conosco para obter documentação técnica detalhada, opções de personalização e suporte de amostras.
